Пластинчатые теплообменники BAODE/AFROST

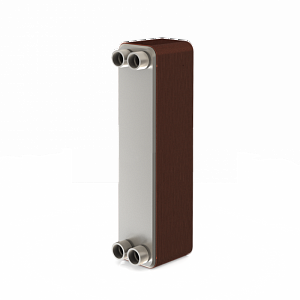

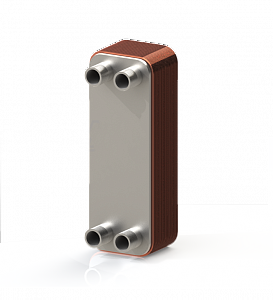

Пластинчатые теплообменники BAODE/AFROST для инженерных контуров и технологического холода

Назначение и типовые схемы включения

Теплопередача через пластинчатый пакет нужна там, где важны компактность, быстрый выход на режим, предсказуемая гидравлика. Пластинчатые теплообменники BAODE/AFROST применяют в схемах «вода–вода», «рассол–вода», «гликоль–вода», плюс в промежуточных контурах холодильных машин. Узел разносит среды, исключает смешение, задаёт требуемый температурный напор на заданном расходе. Такая архитектура облегчает балансировку системы при переменной нагрузке.

В холодильных установках пластинчатые теплообменники BAODE/AFROST часто работают как промежуточный охладитель либо нагреватель в составе чиллера, теплового насоса, выносного конденсатора. В технологических линиях аппарат используют как охладитель продукта, подогреватель раствора, рекуператор на вторичных теплоносителях. Рабочий диапазон определяет тип среды, её вязкость, допустимая температура стенки. Расчёт ведут по тепловому балансу, затем уточняют по потерям давления.

Для корректной работы важен режим течения в каналах. Гофрированные пластины создают турбулентность при умеренной скорости, что повышает коэффициент теплоотдачи. При росте загрязнения увеличивается Δp, затем падает расход, затем падает мощность. Поэтому пластинчатые теплообменники BAODE/AFROST разумно выбирать с запасом по загрязнению, плюс с фильтрацией на входе. Ошибка здесь обычно проявляется не сразу, а через рост энергозатрат.

Конструкция пакета и материалы контактной зоны

Основной узел — пакет штампованных пластин из нержавеющей стали. В типовых исполнениях толщина пластины лежит в диапазоне 0,30–0,60 мм, выбор зависит от давления, цикличности, требований по ресурсу. Для нейтральных сред применяют нержавеющую сталь уровня AISI 304, для повышенной коррозионной нагрузки применяют AISI 316L. При агрессивной химии используют специальные сплавы, их применимость проверяют по среде до выбора аппарата. Пластинчатые теплообменники BAODE/AFROST в расчёте по материалу оценивают по хлоридам, по pH, по температуре.

Соединение пластин выполняется пайкой либо через уплотнения, выбор зависит от задачи. Паяные исполнения дают компактность, высокую стойкость к давлению, минимум обслуживаемых стыков. Уплотнённые исполнения удобны при разборной промывке, при изменении конфигурации пакета, при высокой загрязняемости. В обоих вариантах пластинчатые теплообменники BAODE/AFROST требуют контроля совместимости с хладагентами, маслами, присадками. Для паяных аппаратов отдельно проверяют совместимость припоя с аммиаком, плюс с хлоридсодержащими растворами.

Гидравлические каналы формируются рисунком гофра, углом рифления, шагом волн. Чем «агрессивнее» гофр, тем выше теплоотдача, выше потери давления. Чем «мягче» гофр, тем ниже Δp, ниже коэффициент теплопередачи. Подбор идёт по двум критериям: требуемая мощность, допустимые потери давления на каждой стороне. Пластинчатые теплообменники BAODE/AFROST подбирают так, чтобы насос не уходил из рабочей зоны, а температурный график оставался достижимым.

Рабочие параметры, давление, температура, присоединения

Ключевые паспортные значения — расчётное давление, максимальная температура среды, допустимый перепад температур стенки. Для паяных аппаратов в инженерной практике встречаются классы давления порядка 3,0–4,5 МПа, однако финальное значение задаётся конкретным исполнением. Для разборных аппаратов класс давления обычно ниже, поскольку ограничение задают уплотнения, рама, стяжные шпильки. Пластинчатые теплообменники BAODE/AFROST в любом типе исполнения проверяют по рабочему давлению контура, плюс по гидроудару при пуске насоса. Запас по давлению важнее, чем запас по мощности.

Температурный диапазон определяется материалами пластин, типом уплотнений, типом пайки. Для эластомеров типичны пределы порядка −15…+150 °C, иногда выше при специальных составах. Для паяных аппаратов верхняя граница обычно выше, но ограничение часто задаёт припой, а также термонапряжения. При выборе пластинчатые теплообменники BAODE/AFROST проверяют не только максимальную температуру, но также частоту термоциклов. Частые циклы «нагрев–охлаждение» требуют более консервативной компоновки пакета.

Присоединения выбирают под обвязку: пайка медной трубы, резьбовые штуцеры, фланцевые патрубки. Для малых мощностей часто применяют резьбы ¾″–1¼″, для средних мощностей встречаются 1½″–2″, при крупных расходах используют фланцы. Диаметр входа влияет на скорость, затем влияет на Δp в патрубках. Пластинчатые теплообменники BAODE/AFROST в проекте оценивают по полной гидравлике, включая арматуру, фильтры, балансировочные клапаны.

Подбор по расчётной точке и проверка по гидравлике

Подбор начинается с теплового баланса: Q=G⋅cp⋅ΔtQ = G \cdot c_p \cdot \Delta tQ=G⋅cp⋅Δt. Затем выбирают расчётный температурный напор, определяют требуемую площадь поверхности, затем уточняют число пластин. После этого обязательно проверяют потери давления по обеим сторонам, иначе насосный контур «развалится» по расходу. На этом шаге пластинчатые теплообменники BAODE/AFROST сравнивают по двум графикам: мощность, Δp. Выбор по одному критерию почти всегда даёт проблемы на пуске.

Второй этап — запас по загрязнению. Для воды с жёсткостью учитывают накипь, для гликоля учитывают отложения при перегреве, для технологических сред учитывают механические частицы. Запас задают как дополнительное термическое сопротивление, затем увеличивают поверхность. При таком подходе пластинчатые теплообменники BAODE/AFROST сохраняют мощность в межсервисном интервале, а не только в день запуска. Экономия на запасе превращается в рост температуры, затем в рост энергозатрат.

Третий этап — проверка на режимы вне номинала. Системы редко работают в одной точке, расход меняется, входные температуры меняются. При частичной нагрузке падает турбулентность, падает коэффициент теплопередачи. Поэтому пластинчатые теплообменники BAODE/AFROST подбирают с учётом минимального расхода, при котором сохраняется требуемая стабильность температуры. Для критичных контуров дополнительно проверяют риск кавитации на насосе, если Δp вырос.

Монтаж, обвязка, ввод в эксплуатацию

Монтаж пластинчатого аппарата начинается с правильной ориентации патрубков. Важно исключить воздушные мешки, обеспечить развоздушивание на верхней точке. Фильтр на входе защищает каналы от стружки, окалины, мусора после монтажа. Без фильтра пластинчатые теплообменники BAODE/AFROST теряют расход из-за частичной закупорки каналов, проблема выглядит как «не хватает мощности». На пуске это часто маскируется, затем проявляется через рост Δp.

Обвязка должна исключать термонапряжения на патрубках. Трубы фиксируют с компенсацией температурного расширения, особенно на горячей воде. Краны ставят так, чтобы узел можно было отсечь без слива всего контура. На разборных аппаратах важно выдержать усилие стяжки, иначе уплотнения дают микропротечку. Пластинчатые теплообменники BAODE/AFROST при корректной обвязке держат герметичность без «подтяжек» через месяц работы.

Пусконаладка опирается на измерения: расход, температуры на входе, температуры на выходе, Δp по каждой стороне. Режим запуска выполняют без резких перепадов, чтобы исключить гидроудар. После выхода на режим фиксируют контрольные значения, чтобы видеть деградацию в эксплуатации. В таком подходе пластинчатые теплообменники BAODE/AFROST работают предсказуемо, а обслуживание становится плановым.

Обслуживание, промывка, ресурс в эксплуатации

Рост потерь давления — ранний признак загрязнения. Падение разницы температур на выходе — признак падения теплопередачи. Эти два параметра диагностируются без разборки, достаточно манометров, термометров. Для паяных аппаратов применяют химическую промывку с контролем состава раствора. Для разборных аппаратов доступна механическая очистка пластин, плюс замена уплотнений. Пластинчатые теплообменники BAODE/AFROST при правильной промывке восстанавливают характеристики ближе к исходным.

Выбор моющей среды зависит от отложений. Накипь снимают кислотными составами с ингибиторами, жир снимают щелочными составами. Температура промывки обычно 30–60 °C, при превышении растёт риск повреждения уплотнений. После промывки выполняют нейтрализацию, промывку водой, контроль pH. Пластинчатые теплообменники BAODE/AFROST в сервисе требуют соблюдения регламента, иначе ресурс уплотнений падает быстрее.

Для разборных аппаратов ресурс часто определяется уплотнениями. Эластомер выбирают по среде: NBR для масел, EPDM для горячей воды, FKM для более агрессивных сред. При ошибке по эластомеру появляется набухание, затем протечки, затем потеря стяжки. Поэтому пластинчатые теплообменники BAODE/AFROST в спецификации должны иметь указание по типу уплотнений, а не только по числу пластин. Удержание ресурса стоит дешевле, чем аварийная замена.

Техническое задание и встроенный переход к подбору

Чтобы подобрать пластинчатые теплообменники BAODE/AFROST без пересогласований, достаточно исходных параметров, которые подтверждаются расчётом. Нужны среды по обеим сторонам, расходы, входные температуры, требуемые выходные температуры. Нужны ограничения по Δp на каждой стороне, требования по материалам, требования по разборности. При наличии этих данных формируется расчётная точка, затем выбирается исполнение.

Технический запрос фиксирует также режимы вне номинала: минимальный расход, максимальная температура, частота термоциклов. Для контуров с риском загрязнения указывают качество воды, наличие фильтрации, допустимый интервал промывки. Это снижает риск недобора мощности через несколько месяцев работы. Пластинчатые теплообменники BAODE/AFROST в таком формате выбираются как инженерный узел, а не как «аналог по цене».

Если требуется подготовить спецификацию под конкретный контур, «Русские Медные Трубы» берут исходные параметры, затем выдают подобранное исполнение с привязкой к материалам, давлению, присоединениям. Дальше позиция спокойно входит в проект, а монтаж обходится без переходников. Этот шаг к заказу не требует «скриптов», достаточно корректных входных данных. Пластинчатые теплообменники BAODE/AFROST в правильной спецификации дают прогнозируемую мощность и стабильную гидравлику.
